Zelfbouw aluminium roofrack op T-Bolts

Alles over het zelf (in)bouwen van een kampeerauto.
Gebruikersavatar
HarryT
Berichten: 25
Lid geworden op: do 02 jul 2020, 11:06

Zelfbouw aluminium roofrack op T-Bolts

Bericht door HarryT » vr 02 apr 2021, 14:43

Ik wilde zelf een rekje maken om achter mijn hefdakje een zonnepaneel dwars op het dak te leggen. Plakken is eigenlijk geen optie. Er is toch behoorlijk wat bolling van het dak en de verf is te slecht om er op te kitten (laat hier en daar gewoon los).
Wie heeft dit ook zelf gedaan voor een Citroen Jumper? Met de bevestiging aan de bijzondere "T-Bolt paddestoeltjes" op het dak? De tekening laat zien wat ik bedoel. Ik vraag me nog wel af wat de dikte zou moeten zijn van het aluminium, is 2 mm goed?
Zonnepaneel rekje.png
Voorbeeldtekening
Zonnepaneel rekje.png (18.22 KiB) 628 keer bekeken
Voor iedere oplossing is er een probleem

Mohlman
Berichten: 58
Lid geworden op: zo 07 jul 2019, 11:19

Re: Zelfbouw aluminium roofrack op T-Bolts

Bericht door Mohlman » vr 02 apr 2021, 17:47


mmben
Berichten: 7
Lid geworden op: do 24 sep 2020, 22:37

Re: Zelfbouw aluminium roofrack op T-Bolts

Bericht door mmben » za 03 apr 2021, 22:49

i.p.v. de kokers in het filmpje zijn ook de 40x40 profielen te gebruiken die de zonnepanelenleggers gebruiken. er zijn dan geen hoekjes nodig.
Mogelijk is zon profiel over de Tbolts te schuiven (ik weet niet hoe groot de Tbolts zijn; bij profielen die ik heb liggen is de inschuifopening aan een kant 17 mm en aan de andere kant 20mm breed.

Gebruikersavatar
hathi
Berichten: 8923
Lid geworden op: di 07 dec 2010, 14:53
Locatie: ASTEN

Re: Zelfbouw aluminium roofrack op T-Bolts

Bericht door hathi » za 03 apr 2021, 23:46

Hier kun je alles v maken,en bevestigen,ik heb ze hier ook op liggen €6,- per meter
Hans

Gebruikersavatar
PaulBng
Berichten: 17130
Lid geworden op: zo 20 okt 2013, 21:42
Locatie: Leiden

Zelfbouw aluminium roofrack op T-Bolts

Bericht door PaulBng » za 03 apr 2021, 23:48

Die profielen passen nét niet over de T-bolts. Scheelt een mm.

Edit: De "steel" van de T-bolt past wel in de "gleuf", maar die steel is net te kort, waardoor het profiel tegen de flens stuit, waarmee de T-bolt aan het dak is gelast.
Althans bij mijn Ducato uit 2012.

Paul

Gebruikersavatar
JenK
Berichten: 23
Lid geworden op: wo 03 mar 2021, 9:07

Re: Zelfbouw aluminium roofrack op T-Bolts

Bericht door JenK » ma 05 apr 2021, 11:40

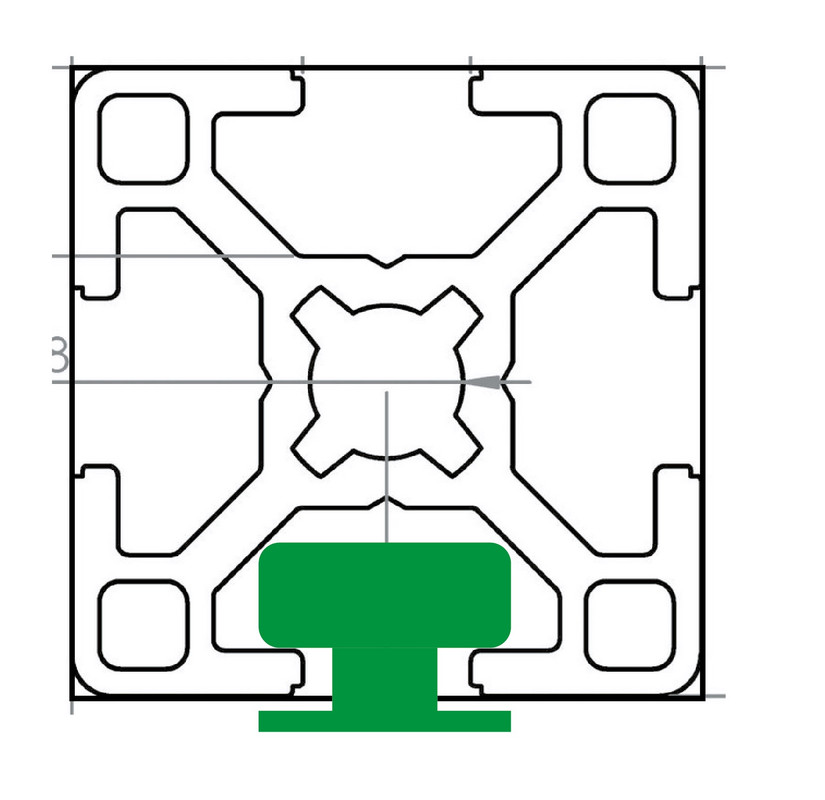

4040 past inderdaad niet door het opstaande randje in de gleuf. Ik heb een proefstukje 3030 aangevraagd, dat zou volgens mij net over de T-bolts moeten passen...
